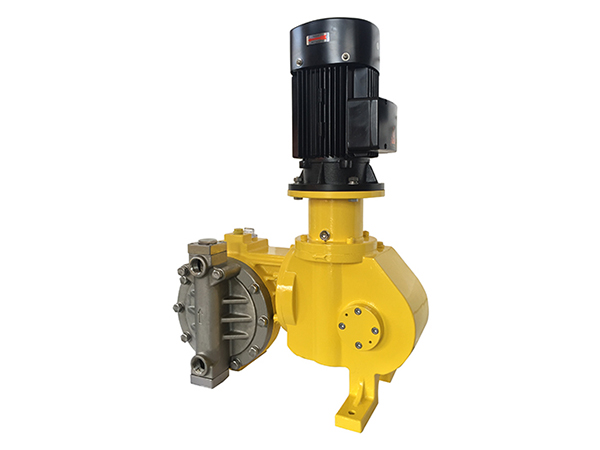

RX系列液壓隔膜計量泵

產品說明 1、采用蝸輪蝸桿結構減速,保證機械傳動部件連續平穩工作;蝸輪與偏心以總成形式安裝,保證精確的行程距離,同時便于拆卸維護2、設計與管路并聯式的單向閥結構可選,在單向...

產品應用：工業水處理石油石化水利水電食品醫藥其他工業應用

產品材質：

在線咨詢全國熱線
0512-57156768

產品簡介

產品說明	1、采用蝸輪蝸桿結構減速,保證機械傳動部件連續平穩工作;蝸輪與偏心以總成形式安裝,保證精確的行程距離,同時便于拆卸維護 2、設計與管路并聯式的單向閥結構可選,在單向閥維護時,可單獨拆卸單向閥,無需同時拆卸管路 3、液壓驅動隔膜，隔膜壽命更長 4、內置可調式安全閥充分保護隔膜及泵頭部件,避免因超壓而損壞,在正常情況下,允許出口管路不安裝安全閥 5、采用油浴潤滑,驅動部件工作壽命長 6、在停機或運行狀態下均可實現流量調節 7、可選壓力式雙隔膜檢測(就地/遠程)報警
性能及優點	1、最大流量：1250L/h 2、最高排出壓力：211bar 3、調節比10:1，穩態精度±1% 4、吸入提升高度最大可達2m水柱
應用范圍	環保、石油化工、化工、煉油、電力、冶金、醫藥、食品、水處理等領域。
技術參數	1、最大流量：1250L/h、 2、最高排出壓力：211bar、 3、調節比10:1，穩態精度±1%、 4、吸入提升高度最大可達2m水柱

產品 · 參數

Product parameters

主要性能參數：

1、最大流量：1250L/h

2、最高排出壓力：211bar

3、調節比10:1，穩態精度±1%

4、吸入提升高度最大可達2m水柱

主要特征：

1、采用蝸輪蝸桿結構減速,保證機械傳動部件連續平穩工作;蝸輪與偏心以總成形式安裝,保證精確的行程距離,同時便于拆卸維護

2、設計與管路并聯式的單向閥結構可選,在單向閥維護時,可單獨拆卸單向閥,無需同時拆卸管路

3、液壓驅動隔膜，隔膜壽命更長

4、內置可調式安全閥充分保護隔膜及泵頭部件,避免因超壓而損壞,在正常情況下,允許出口管路不安裝安全閥

5、采用油浴潤滑,驅動部件工作壽命長

6、在停機或運行狀態下均可實現流量調節

7、可選壓力式雙隔膜檢測(就地/遠程)報警

控制方式：

1、供電電源:380V/220V-50Hz/60Hz/三相/單相

2、變頻控制器,接收外部控制信號,調節沖程速度,輸入信號:4-20mA模擬信號

3、馬達控制器,以“開/?！狈绞娇刂迫嚯姍C，調節輸出流量

主要應用范圍：

環保、石油化工、化工、煉油、電力、冶金、醫藥、食品、水處理等領域。

專利號：ZL201521122347.X

液力端主要部件材質：

液力端	泵頭	閥體	閥座	閥球	隔膜	密封圈
PVC	PVC	PVC	PVDF	氧化鋯	PTFE	氟橡膠
PVDF	PVDF	PVDF	PVDF	氧化鋯	PTFE	氟橡膠
316SS	316SS	316SS	316SS	氧化鋯	PTFE	氟橡膠/4F

流量/壓力：

柱塞直徑 mm	型號	沖程次數 min-1	最大流量 L/h		最大壓力 bar		電機（kW )	重量
			金屬泵頭	塑料泵頭	金屬泵頭	塑料泵頭
72	RX1200	128	1210	1250	12	10	1.5	110±20
65	RX980		985	1020	15		1.5
72	RX860	91	860	895	16		1.5
65	RX700		700	730	20		1.5
			720		13		1.1
50	RX580	128	580	610	25		1.5
			600		16		1.1
	RX400	91	410	440	30		1.5
			430		20		1.1
36.5	RX300	128	300	---	50	---	1.5
			310		36	---	1.1
	RX210	91	210	---	63	---	1.5
			220		46	---	1.1
25.4	RX140	128	140	---	100	---	1.5
			145		73	---	1.1
	RX100	91	100	---	128	---	1.5
			105		95	---	1.1
18	RX65	128	65	---	175	---	1.5
			70		128	---	1.1
	RX45	91	45	---	211	---	1.5
			50		155	---	1.1

液力端材質選擇：

編碼	描述
S	316SS
P	PVC
T	PVDF
Z	特殊材料液力端，咨詢南方泵業，并在訂貨時說明

壓力代號選擇：

編碼	010	012	013	015	016	020	025	030	036	046
含義	10bar	12bar	13bar	15bar	16bar	20bar	25bar	30bar	36bar	46bar
編碼	050	063	073	095	100	128	155	175	211
含義	50bar	63bar	73bar	95bar	100bar	128bar	155bar	175bar	211bar

電機選擇：

編碼	含義	備注
A	三相220V/380V，50Hz，1440rpm，IP55/F	------
B	單相220V，50Hz，1440rpm，IP55/F	------
C	三相防爆380V，50Hz，1440rpm，IP55/F，dⅡBT4	------
D（1）	三相變頻220V/380V，50Hz，1440rpm，IP55/F，IC416	------
E（1）	三相變頻防爆380V，50Hz，1440rpm，IP55/F，dⅡBT4，IC416	------
F（1）	泵出廠不配電機，保留IEC90接口	------
G（1）	泵出廠不配電機，保留IEC100接口	------
X（1）	其它電機，請咨詢南方泵業	特殊電機

（1）：選擇變頻電機時，功率對應選大一級。
接口選擇：

編碼	含義	材質	RX45-65		RX100-300		RX400-580		RX700-1200
編碼	含義	材質	入口	出口	入口	出口	入口	出口	入口	出口
1	NPT螺紋接口	金屬泵頭	1/2”F	1/4”F	1/2”F	3/8”F	3/4”F	3/4”F	1”F	1”F
2	HG/T20615法蘭接口		DN15 PN20 RF 承插焊	DN15 PN50 RF 承插焊	DN15 PN20 RF 承插焊	DN15 PN50 RF 承插焊	DN25 PN20 RF 承插焊	DN25 PN20 RF 承插焊	DN32 PN20 RF 承插焊	DN32 PN20 RF 承插焊
3				DN15 PN110 RF 承插焊		DN15 PN110 RF 承插焊		DN25 PN50 RF 承插焊		DN32 PN50 RF 承插焊
4				DN15 PN150 RF 承插焊		DN15 PN150 RF 承插焊		DN25 PN110 RF 承插焊		DN32 PN110 RF 承插焊
5				DN15 PN260 RF 承插焊		DN15 PN260 RF 承插焊		DN25 PN150 RF 承插焊		DN32 PN150 RF 承插焊
6	NPT螺紋接口	塑料泵頭	------		------		1”F	1”F	1”F	1”F
7	塑料法蘭接口		------		------		DN25	DN25	DN25	DN25
8	內管口硬管插管接口		------		------		DN25	DN25	DN25	DN25
9	特殊接口	咨詢南方泵業，并在訂貨時說明

注：紅色文字參數部分為標準配置。

調節選擇：

編碼	含義	備注
M	手動沖程調節-2A12	------
S	手動沖程調節-316SS	------
V	電機變頻調速4-20mA	------

調節：

編碼	含義	備注
N	無	------
B	隔膜破裂檢測及壓力表	隔膜破裂檢測會導致5%左右的流量衰減
C	隔膜破裂檢測及壓力表、壓力開關（含底座）
D	隔膜破裂檢測及壓力表、防爆壓力開關（含底座）

底座選擇：
